HKS Step1 Nocken

[geiserp]

So, vorher:

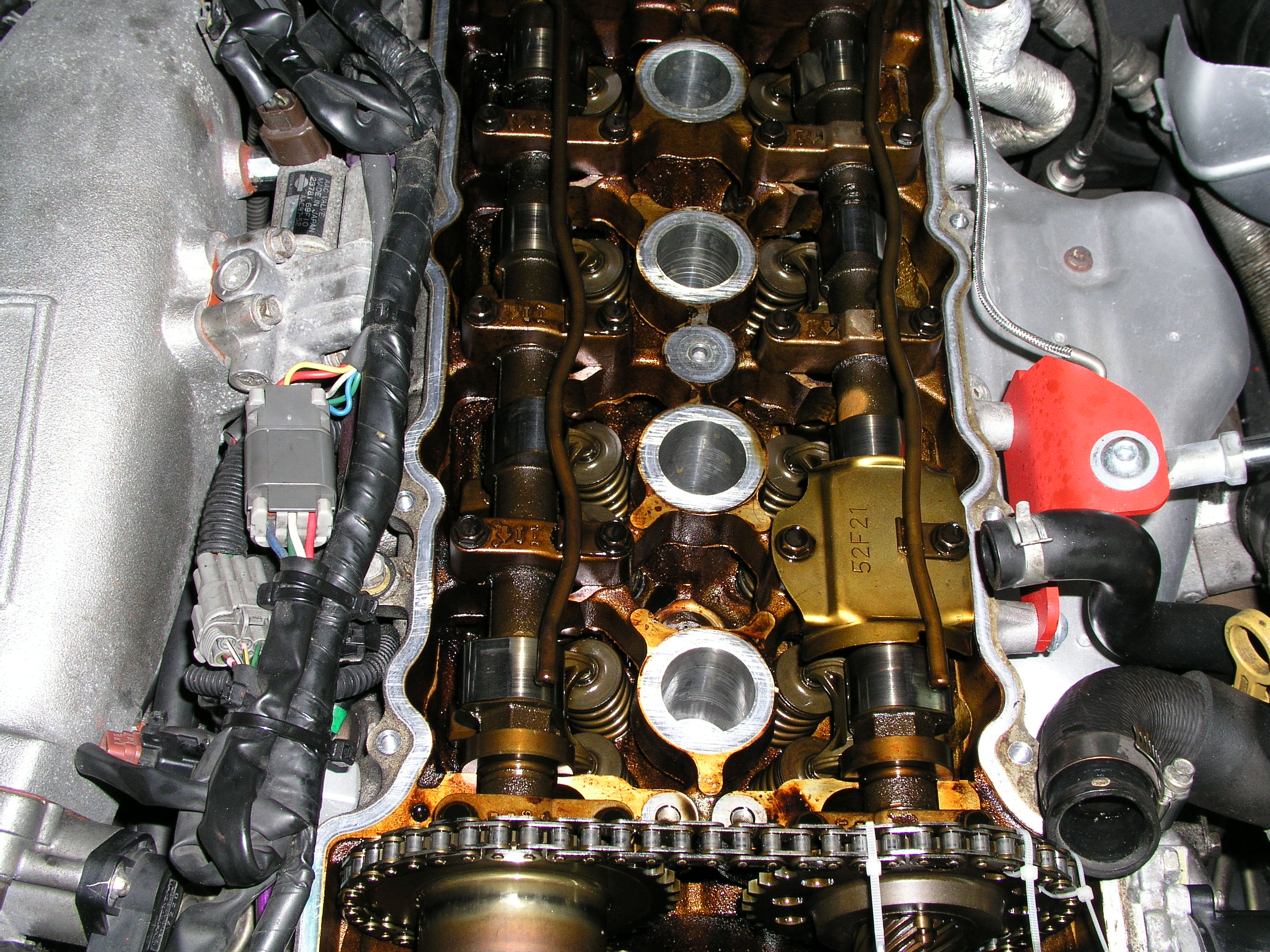

http://www.mindleads.com/test/cams/P1010431.JPG
http://www.mindleads.com/test/cams/P1010425.JPG

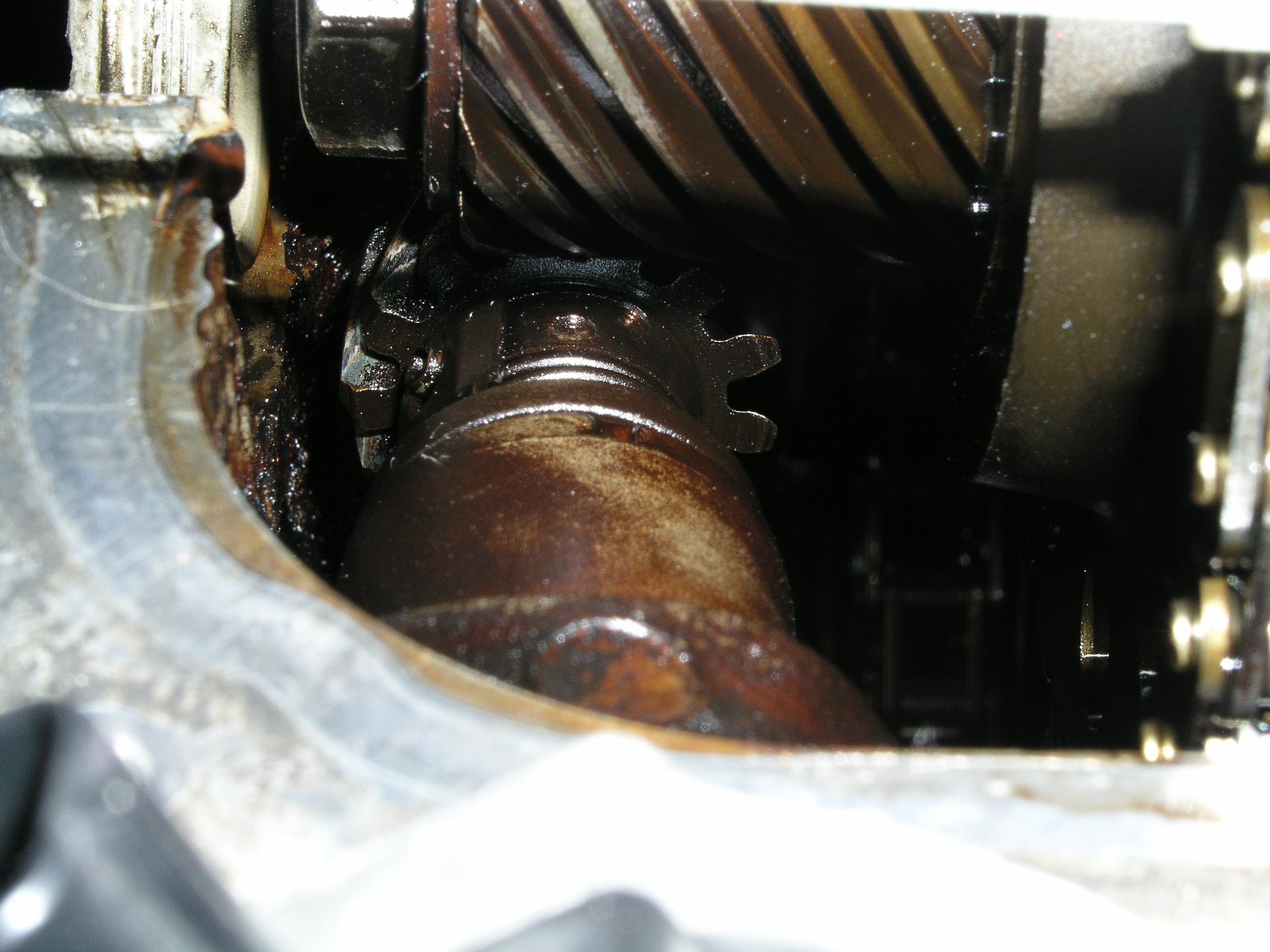

http://www.mindleads.com/test/cams/P1010429.JPG


Nachher:

http://www.mindleads.com/test/cams/P1010434.JPG
http://www.mindleads.com/test/cams/P1010433.JPG
http://www.mindleads.com/test/cams/P1010435.JPG


Nach mir sollte das alles passen, was meint ihr?


@Stealth: Wie hast das verdammte VTC aufbekommen?

[Bad Boy]

Mit einer Abziehvorrichtung den kleinen Deckel abmachen. :ja:

[geiserp]

Hab' keine Abziehvorrichtung, dafür aber eine kleine Fräsmaschine. Das Teil kommt heute da drauf :ja:

[geiserp]

Mit der Fräse hat es gut geklappt, habe den Deckel runtergefräst.

Das alte VTC Dingens macht mir aber Sorgen. Das liess sich keinen mm bewegen. Nix. Hab' dann mit dem 400g Hammer wie ein Irrer draufgekloppt bis es sich ansatzweise bewegt hat. Innen sieht alles aus wie neu, ich kann mir kaum vorstellen, dass sich das überhaupt jemals bewegt hat.

Mir ist noch immer nicht klar wie das Ding funktioniert, das Oel gelangt durch die Nockenwelle in die Bohrung vom VTC, soviel ist klar. Aber wie geht es dann weiter?

[Jazzie]

Gute Frage, schau mal hier: http://www.200sx.name/forum/viewtopic.p ... 24&start=0

Das VTC besteht ja im Grunde aus drei Teilen und der Feder. Durch den Öldruck wird das mittlere Teil verschoben. Durch die Schrägverzahnung wird die Linearbewegung in eine Drehbewegung umgewandelt, d.h. das innere Teil, an dem die Nockenwelle fest ist, wird mit Hilfe des mittleren Teils, gegen das äußere Teil, über das die Kette läuft, verdreht.
Wenn der Öldruck weg ist, drückt es die Feder wieder zurück.
So hatte ich das ganze dann verstanden. Ich hoffe das stimmt so. Wenn nicht weiß @BadBoy bestimmt wie es richtig ist.

[geiserp]

Danke, dein Thread hat ja alles gut erklärt.

[geiserp]

Kann mir jemand bitte was zu der alten Ex-Nocke sagen? Besser kriege ich die Bilder nicht hin. Geht die ab in die Tonne da eingelaufen oder verkauft man die noch?

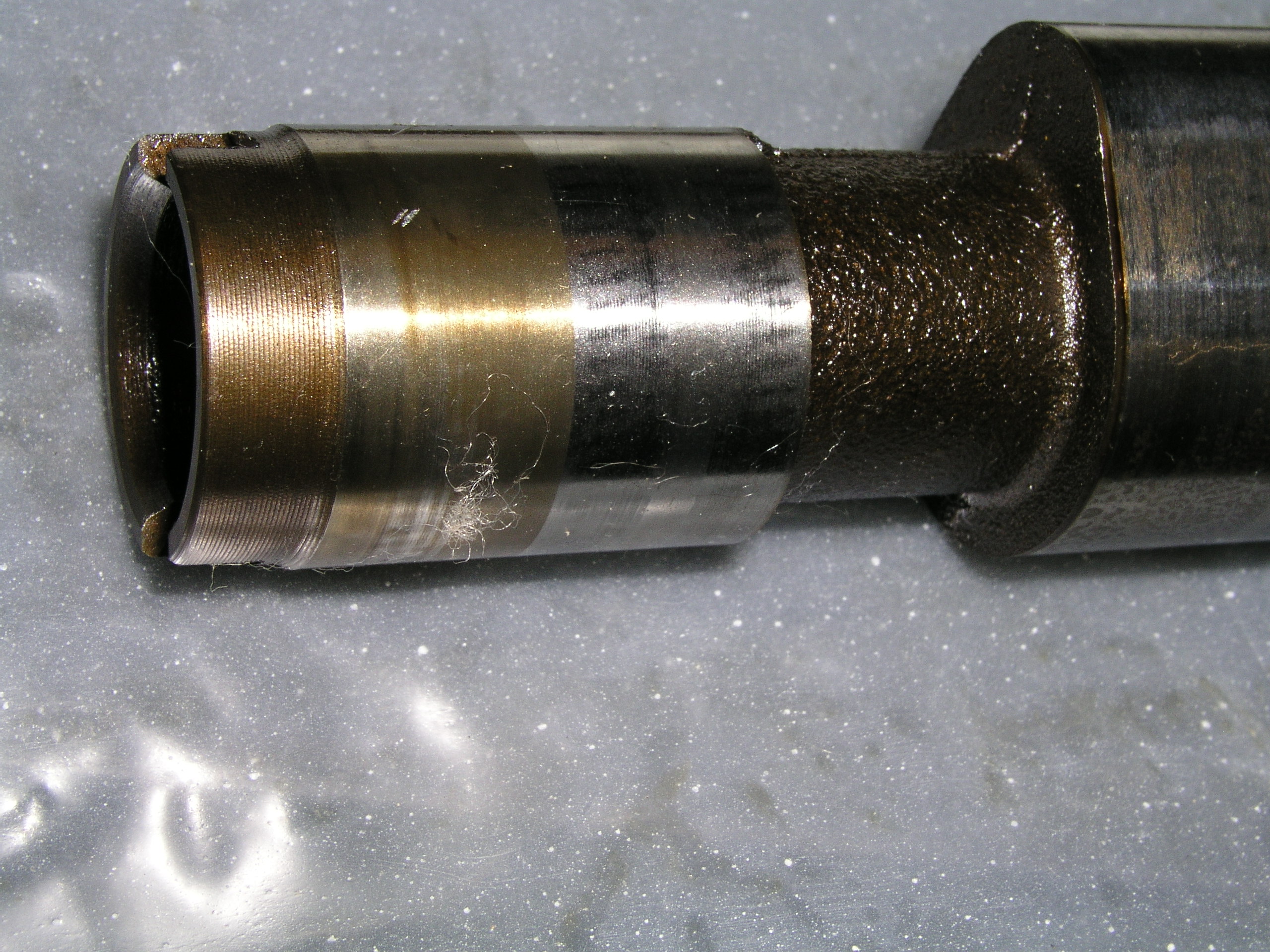

http://www.mindleads.com/test/cams/P1010437.JPG

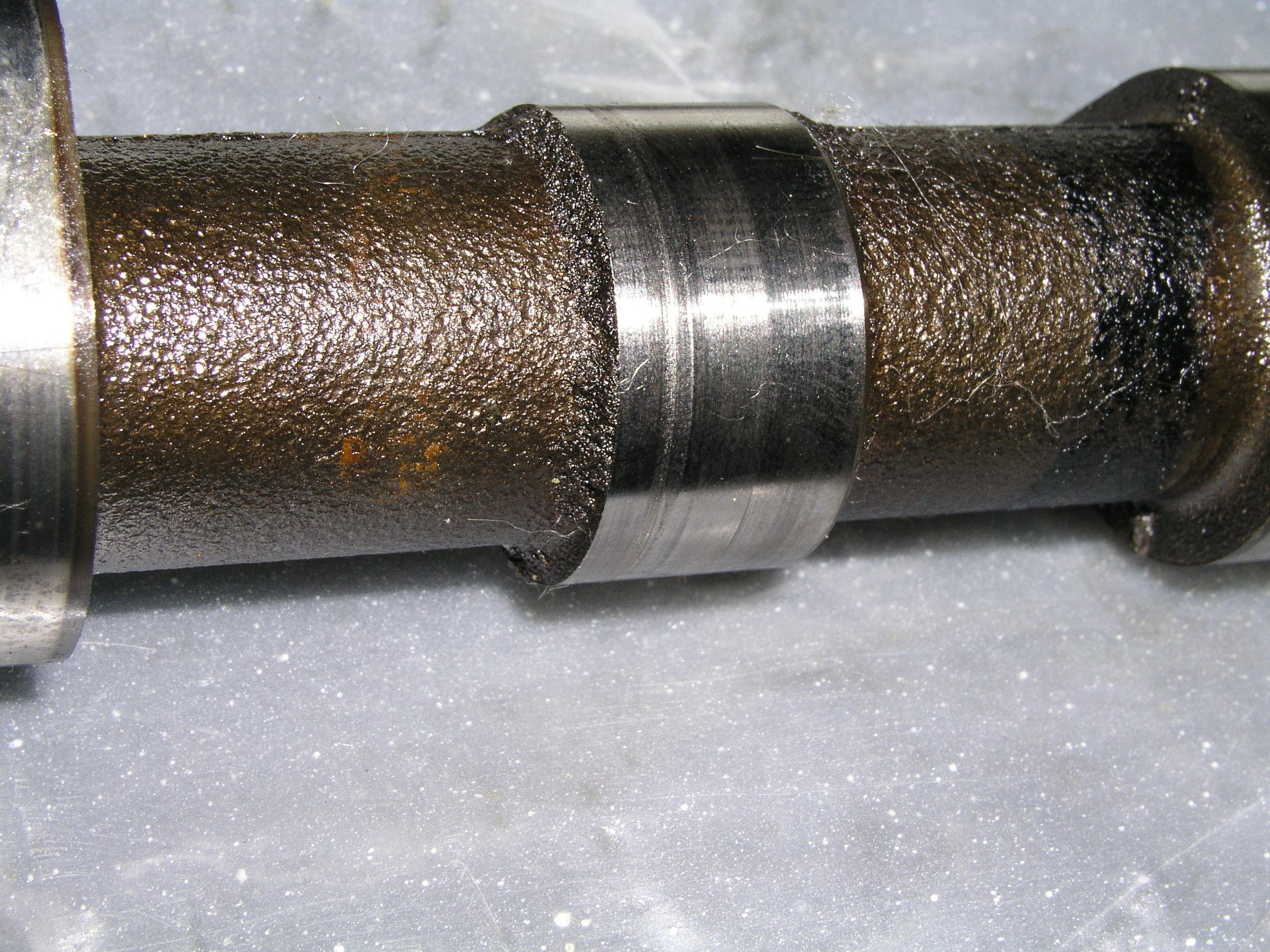

http://www.mindleads.com/test/cams/P1010438.JPG

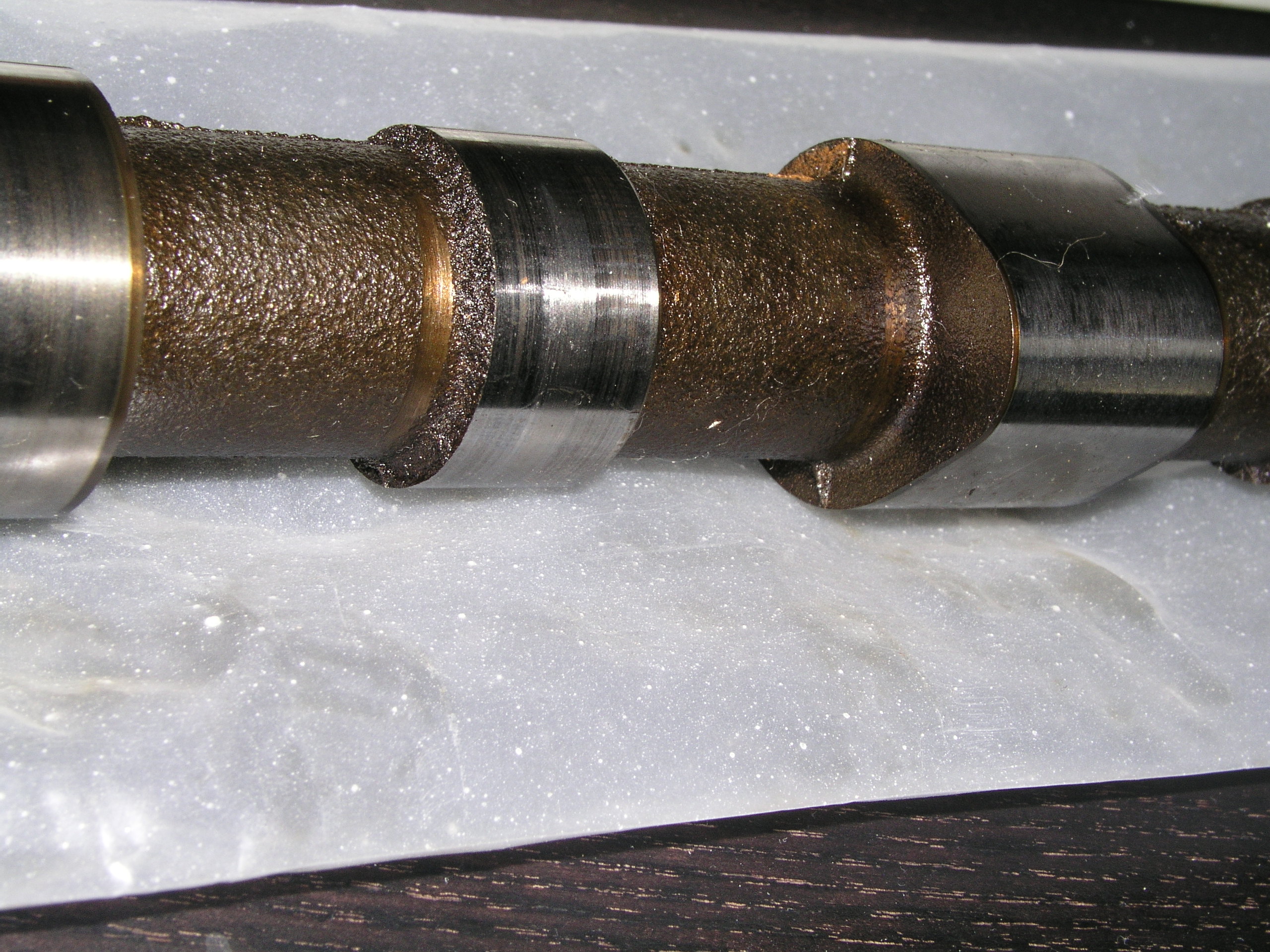

http://www.mindleads.com/test/cams/P1010439.JPG

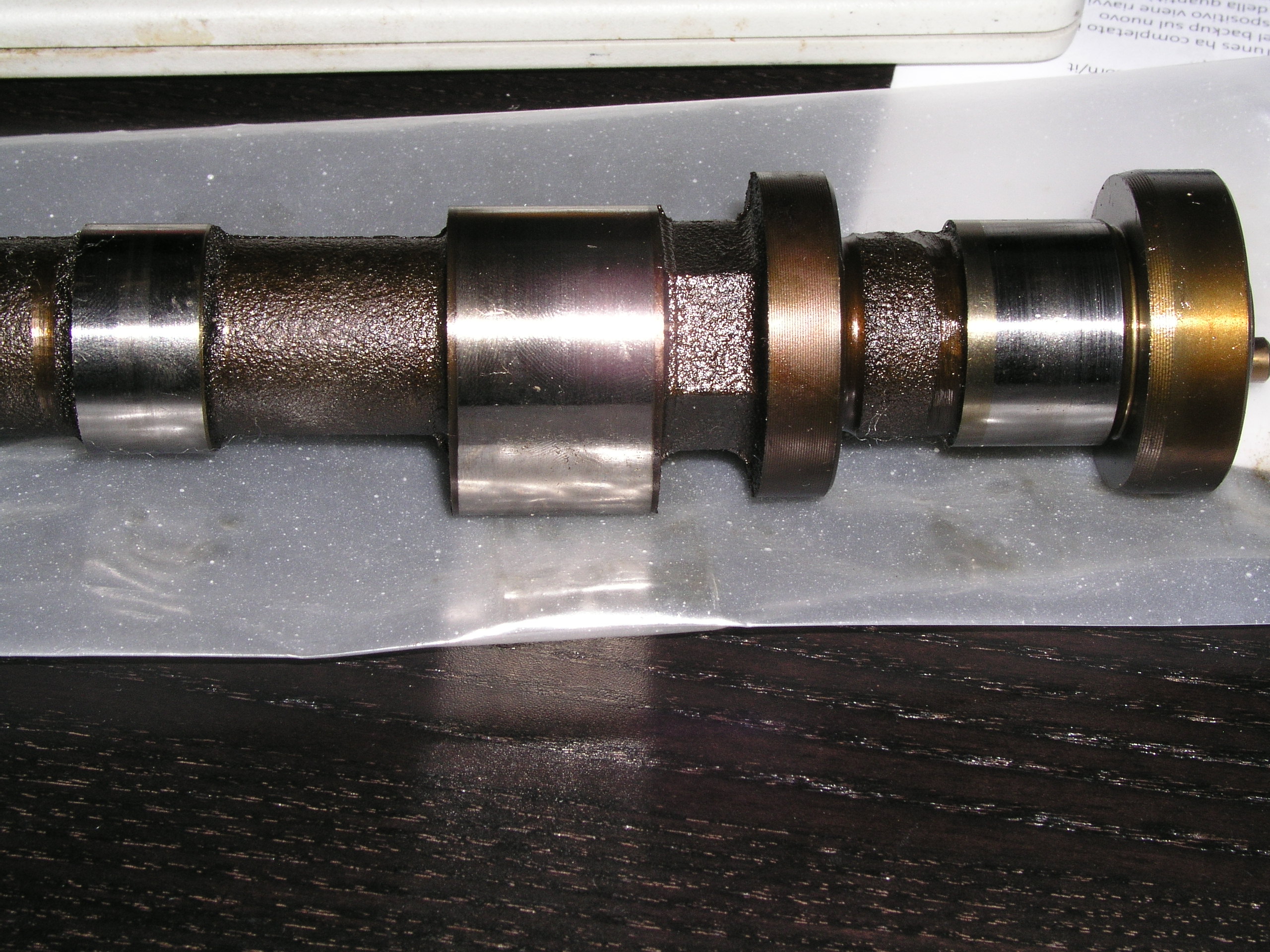

http://www.mindleads.com/test/cams/P1010440.JPG

[geiserp]

Ach ja, bei Bild 2 ist die Riefe mit dem Fingernagel deutlich zu spüren.

[Loki]

Wenn die einzelnen Nocken nen Grad haben, sind se eingelaufen. Würd se als Ersatz bzw. eventl. Rückbau auf alle Fälle einlagern.

[2terSX]

und die gebrauchten Kipphebel auch aufheben am besten zugehörigkeit notieren.
